施設紹介
Ⅰ.頭 首 工

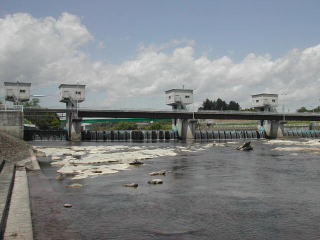

- 名取川頭首工
- 国営かんがい排水事業により、昭和60年に完成した施設である。農業用施設としてでなく多目的の施設となっており、工業用水、上水道、農業用水の取水をしている。東北農政局、宮城県、仙台市の共同施設で、土地改良区が24時間体制で管理を行っている。
洪水吐ゲート 3門 (B36.6m×H3.476m)
土砂吐ゲート 1門 (B15.0m×H3.476m)

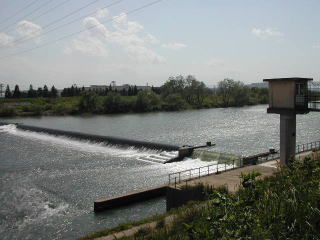

- 稲荷山堰
- 団体営により岩沼市全域のかんがい用水の源として造成された施設である。 昭和43年、台風により施設機能が損なわれたため、災害復旧工事により改修された。
洪水吐ゲート 1門 (B15.0m×H1.0m)
土砂吐ゲート 1門 (B10.0m×H1.5m)

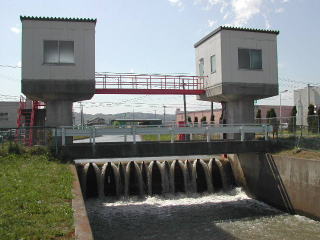

- 三ツ又水門
- 国営かんがい排水事業により昭和47年に完成した施設で、岩沼市の玉浦地区全域のかんがい用水利施設として造成された。
鋼製ローラーゲート 1門 (B10.0m×H2.1m)
Ⅱ.排水機場
国営がんがい排水事業(名取川地区)S42~S60により造成された4つの排水機場(閖上、寺野、相野釜、藤曽根)は、平成23年に「国営かんがい排水事業南貞山堀沿岸地区」として事業着手予定であったが、同年の東日本大震災により壊滅的な被害を受け、国直轄災害復旧事業へ代替となりました。
復旧工事は、既設の機場の隣接地に新たに造成され、したがって、建屋そのものとそれに附帯する吸水槽、吐出水槽、樋管も新設となり、建屋内にポンプ、原動機もすべて新しいものが設置され、平成26年に完成し本格稼働しております。
また、藤曽根排水機場の排水受益地で、震災による地盤沈下の影響により排水困難な受益地が発生したため、低位部排水用の三軒茶屋排水機場が新設され5つの排水機場となりました。
排水機場の減災対策として、電気室を2階(電気室の標高は約6mで、大震災の津波高は約5m)へ配置し、屋上へは避難スペース(標高約10m)を設置しております。
さらに、RC構造の建屋は海側に面した壁面には開口部を一切設けず、扉も外開きの防水扉を採用しております。
なお、蒲崎排水機場については、国営附帯県営かんがい排水事業(名取川地区)S45~H3により新設されたが、東日本大震災により壊滅的な被害を受け、現在農山漁村地域復興基盤総合整備事業(農地整備事業)岩沼地区において復旧工事を行っております。

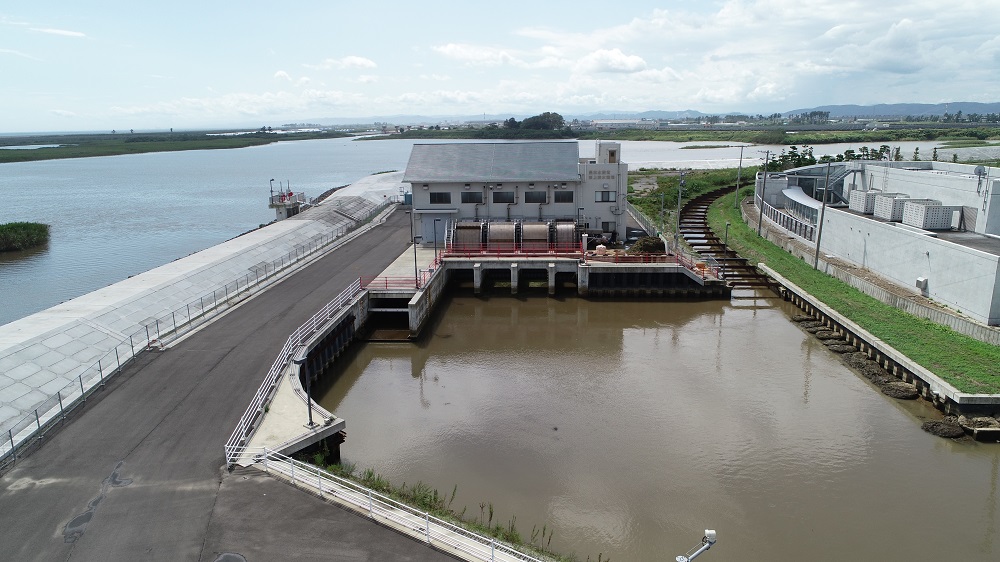

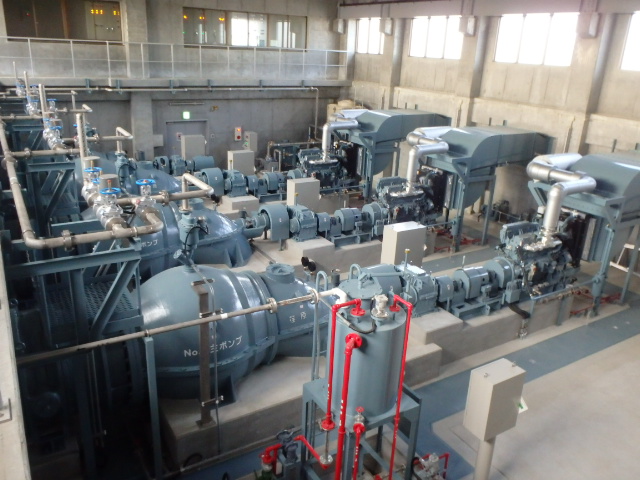

- 閖上排水機場
- 流域面積 1,560ha
1.排水ポンプ
●No.1主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:横軸カゴ形交流三相誘導電動機
口 径:900㎜(1台) 出 力:50kw(1台)
計画吐出量:94.2m3/min(1.570m3/sec)
●No.2、3、4主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:立形単動4サイクルディーゼル機関
口 径:1,200㎜(3台) 出 力:106kw(3台)
冷却方式:機付ラジエータ方式
計画吐出量:178.2m3/min/台(2.97m3/sec/台)
2.除塵機
形 式:レーキ形定置回動式(4基)
掻揚能力:6.98m3/hr程度(1基)・29.19m3/hr程度(3基)
3.ベルトコンベア
形 式:水平ベルトコンベア(1基) 搬送能力:最大53.90m3/hr

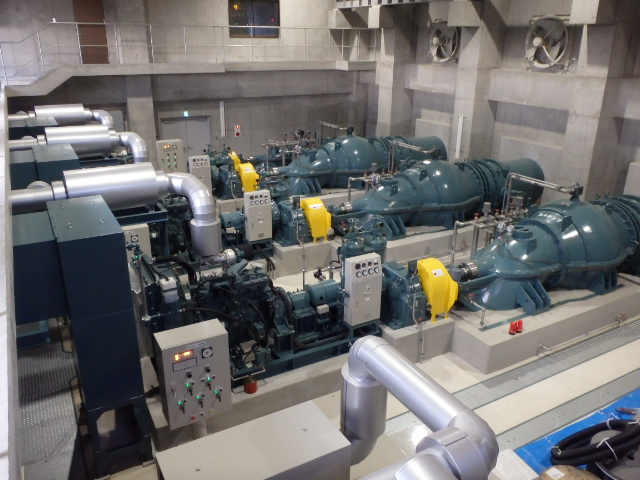

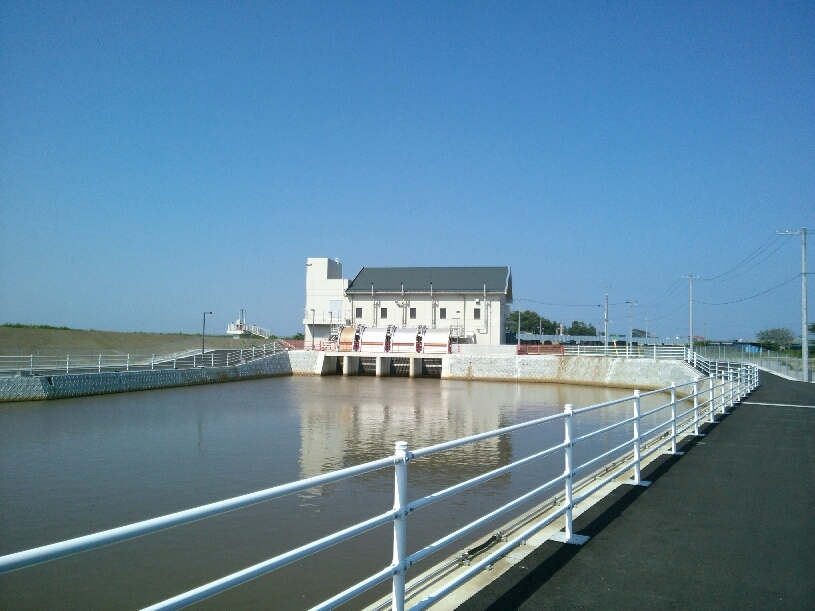

- 寺野排水機場
- 流域面積 1,320ha
1.排水ポンプ
●No.1主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:横軸カゴ形交流三相誘導電動機
口 径:800㎜(1台) 出 力:55kw(1台)
計画吐出量:75.6m3/min(1.26m3/sec)
●No.2、3、4主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:立形単動4サイクルディーゼル機関
口 径:1,200㎜(3台) 出 力:103kw(3台)
冷却方式:ラジエータ方式
計画吐出量:166.8m3/min/台(2.78m3/sec/台)
2.除塵機
形 式:レーキ形定置回動式(4基)
掻揚能力:5.9m3/hr程度(1基)・29.5m3/hr程度(3基)
3.ベルトコンベア
形 式:水平ベルトコンベア(1基) 搬送能力:最大47.8m3/hr

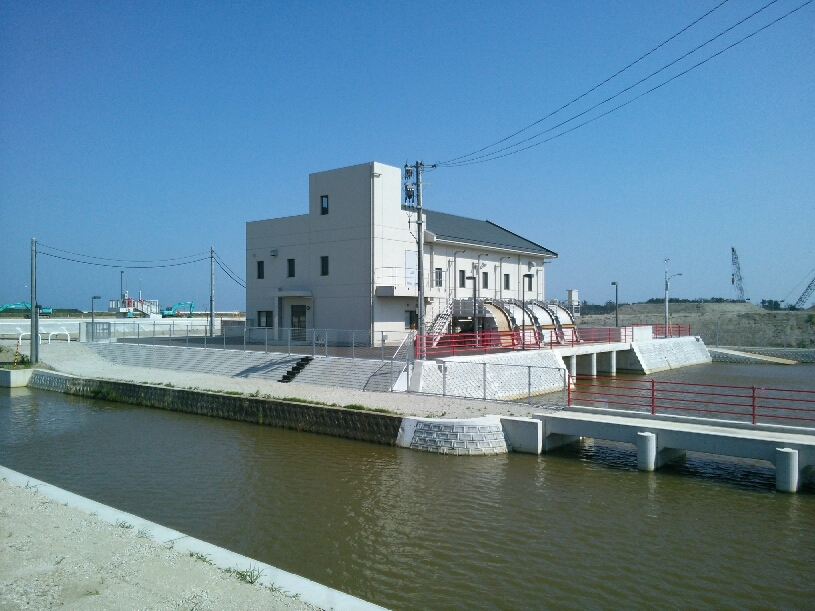

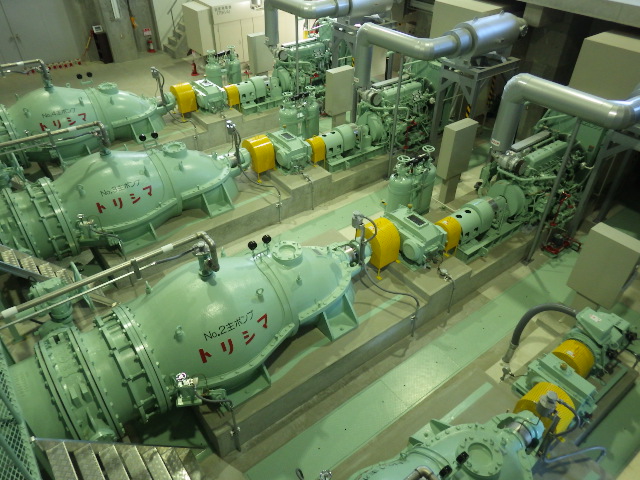

- 相の釜排水機場
- 流域面積 1,230ha
1.排水ポンプ
●No.1主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:横軸カゴ形交流三相誘導電動機
口 径:800㎜(1台) 出 力:65kw(1台)
計画吐出量:87.0m3/min(1.45m3/sec)
●No.2、3、4主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:立形単動4サイクルディーゼル機関
口 径:1,000㎜(3台) 出 力:109kw(3台)
冷却方式:ラジエータ方式
計画吐出量:147.0m3/min/台(2.45m3/sec/台)
2.除塵機
形 式:レーキ形定置回動式(4基)
掻揚能力:6.0m3/hr程度(1基)・24.1m3/hr程度(3基)
3.ベルトコンベア
形 式:水平ベルトコンベア(1基) 搬送能力:最大43.97m3/hr

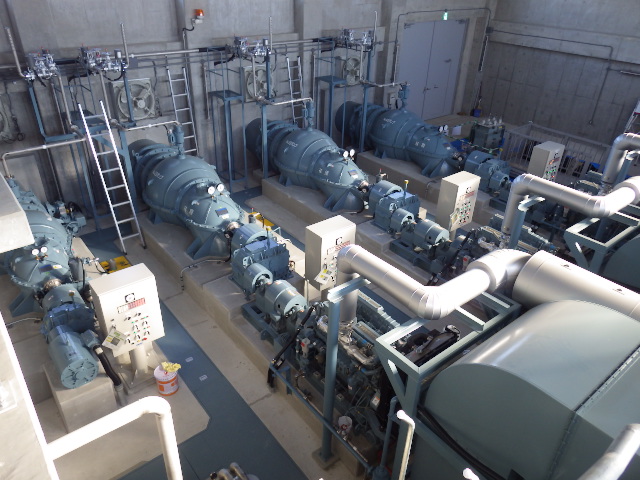

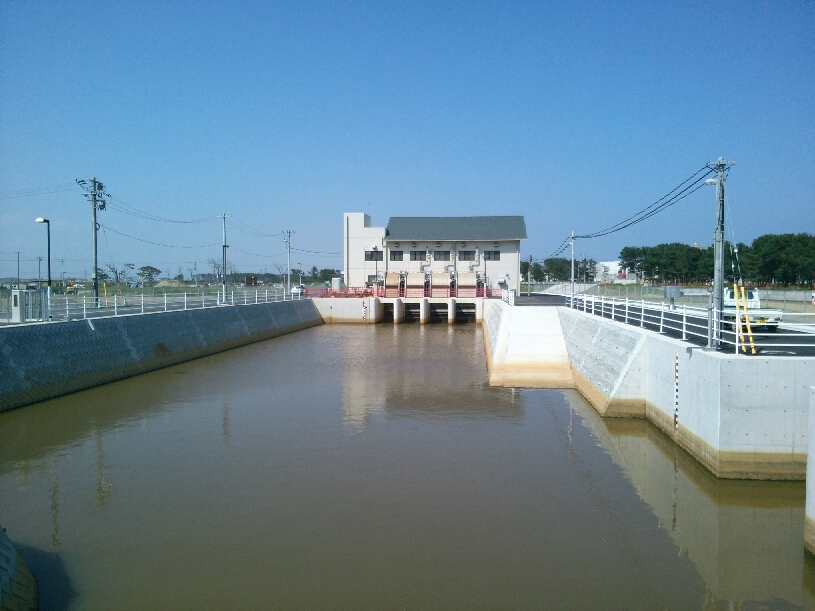

- 藤曽根排水機場
- 流域面積 1,240ha
1.排水ポンプ
●No.1主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:横軸カゴ形交流三相誘導電動機
口 径:800㎜(1台) 出 力:37kw(1台)
計画吐出量:75.0m3/min(1.25m3/sec)
●No.2、3、4主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:立形単動4サイクルディーゼル機関
口 径:1,000㎜(3台) 出 力:80kw(3台)
冷却方式:機付きラジエータ方式
計画吐出量:128.4m3/min/台(2.14m3/sec/台)
2.除塵機
形 式:レーキ形定置回動式(4基)
掻揚能力:6.2m3/hr程度(1基)・25.1m3/hr程度(3基)
3.ベルトコンベア
形 式:水平ベルトコンベア(1基) 搬送能力:最大31.5m3/hr

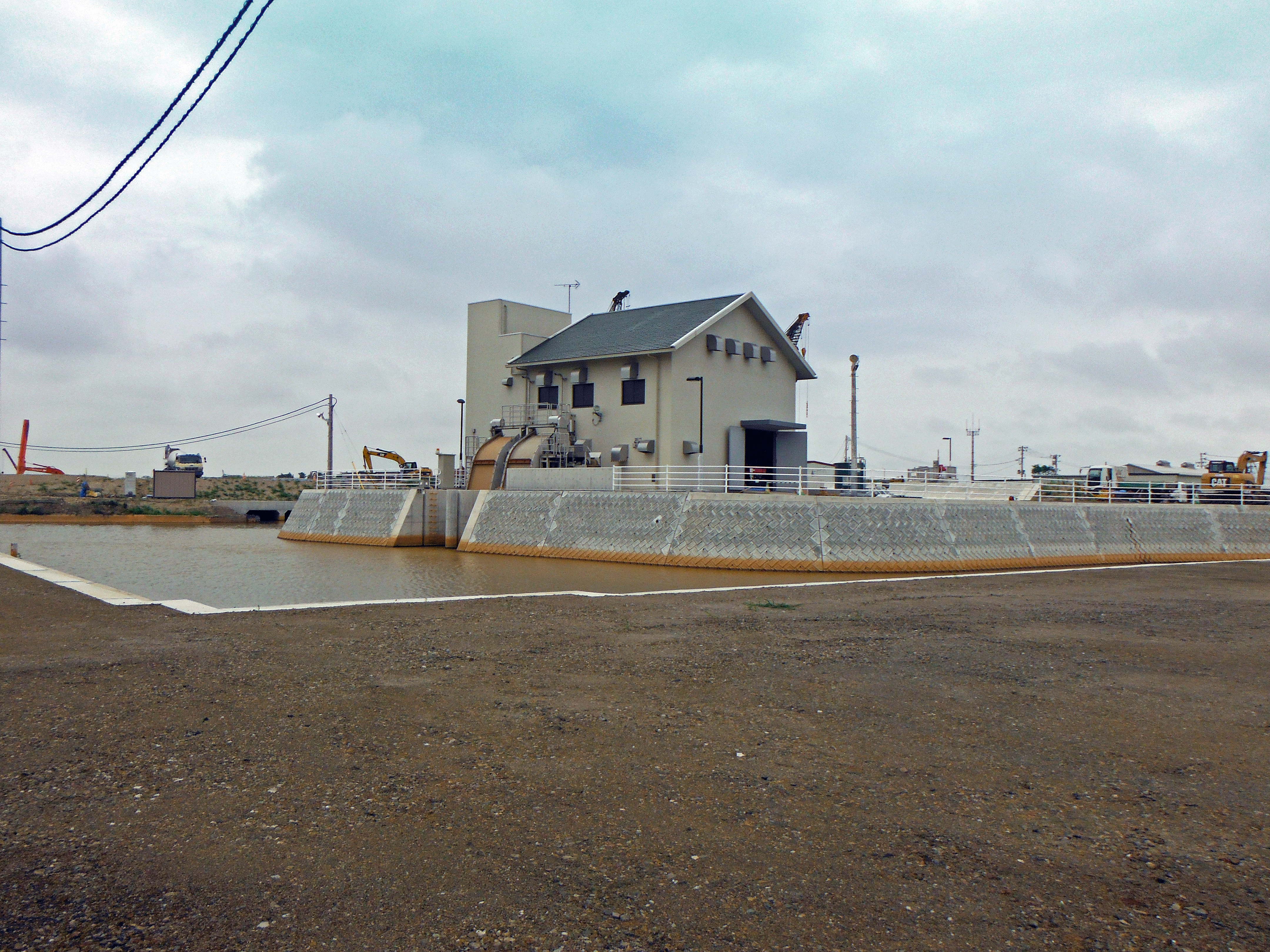

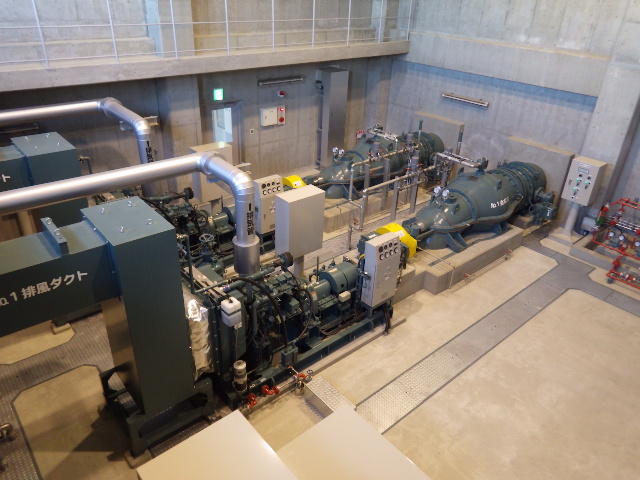

- 三軒茶屋排水機場
- 流域面積 1,240ha
1.排水ポンプ
●No.1、2主ポンプ ●原動機
形 式:横軸斜流ポンプ 形 式:立形単動4サイクルディーゼル機関
口 径:800㎜(2台) 出 力:70kw(2台)
冷却方式:ラジエータ方式
計画吐出量:90.0m3/min/台(1.5m3/sec/台)
2.除塵機
形 式:レーキ形定置回動式(2基)
掻揚能力:10.5m3/hr程度(2基)
3.ベルトコンベア
形 式:水平ベルトコンベア(1基) 搬送能力:最大10.6m3/hr

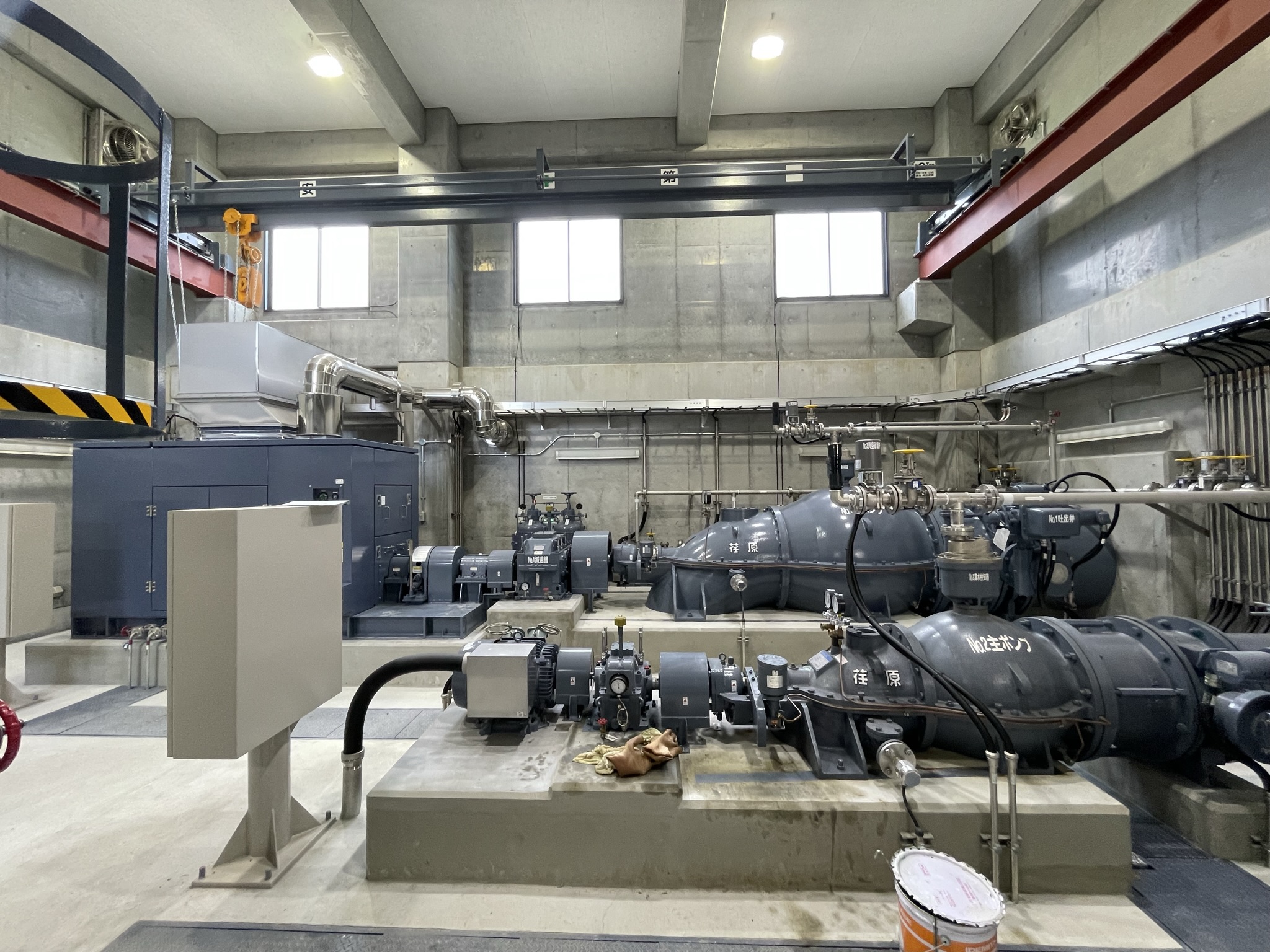

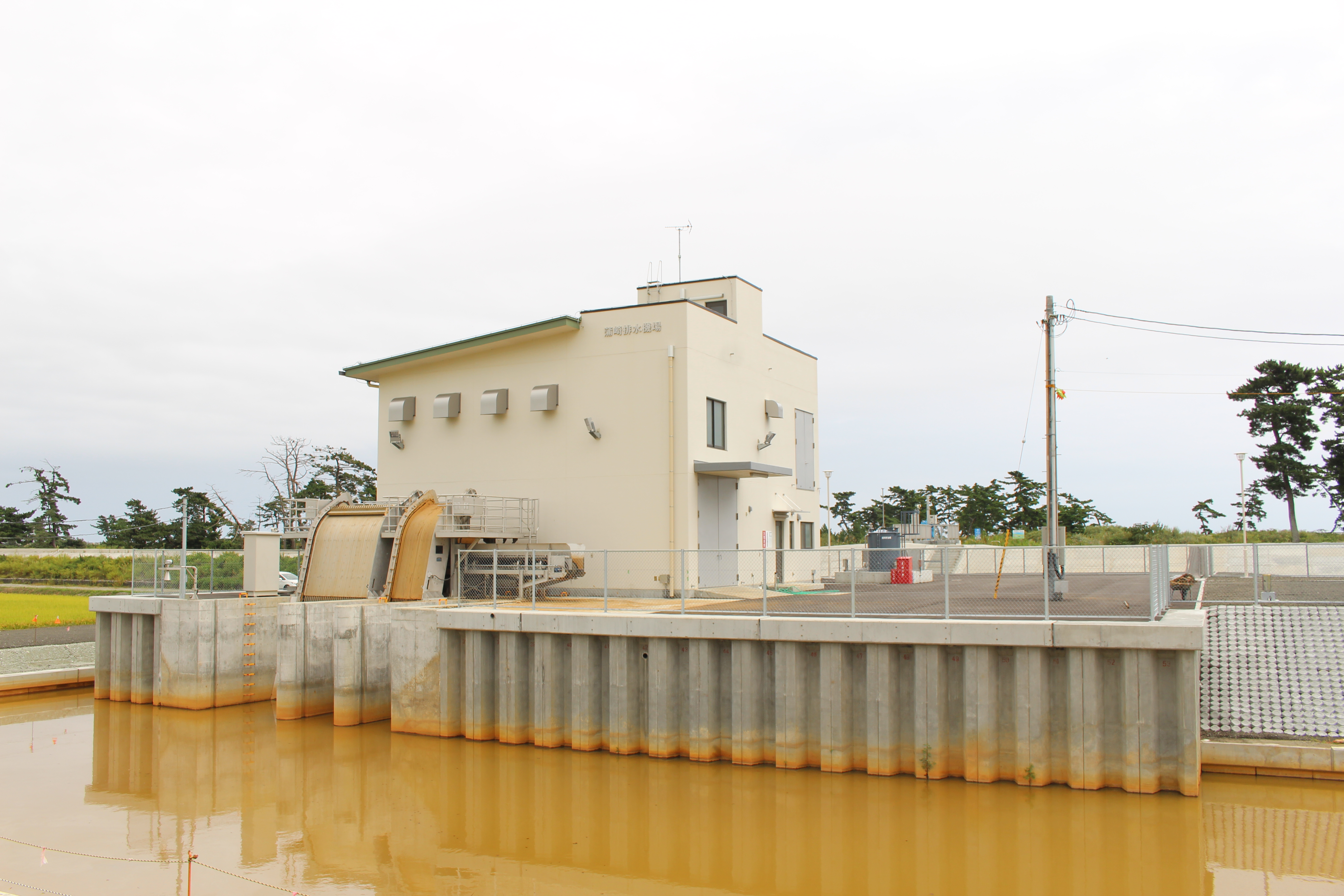

- 蒲崎排水機場
- 流域面積 1,230ha
排水ポンプ 横軸軸流ポンプ 800㎜(1台)・ 400㎜(1台)
原動機 ディーゼルエンジン 65ps(3台)・電動機 11Kw(1台)

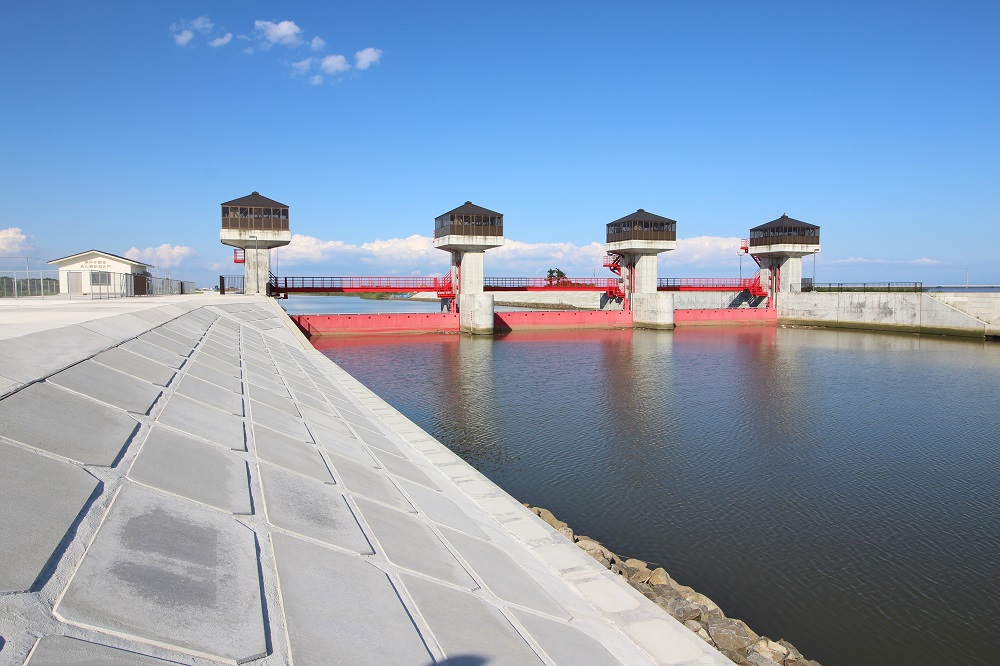

Ⅲ.防潮水門
防潮水門も排水機場同様に、国営がんがい排水事業(名取川地区)S42~S60により造成され、平成23年に「国営かんがい排水事業南貞山堀沿岸地区」として事業着手予定であったが、同年の東日本大震災により壊滅的な被害を受け、国直轄災害復旧事業へ代替となりました
防潮水門は、貞山堀防潮水門で、既設位置の南側約200m地点に、河川側の貞山堀の拡幅に合わせた幅で、水門、ゲート設備一式を新たにした。
- 1.ゲート設備
形 式:シェル構造ローラゲート
純 径 間:19.10m
吞 口 高:3.55m
ゲート敷高:TP(-)1.90m
門 数:3門
開閉装置:1モータ1ドラム ワイヤロープ巻取り式
駆動方式:電動
2.管理橋
形 式:鋼床版連続桁橋(3径間)
橋 長:63.30m
総 幅 員:1.57m
